Beschlagsart

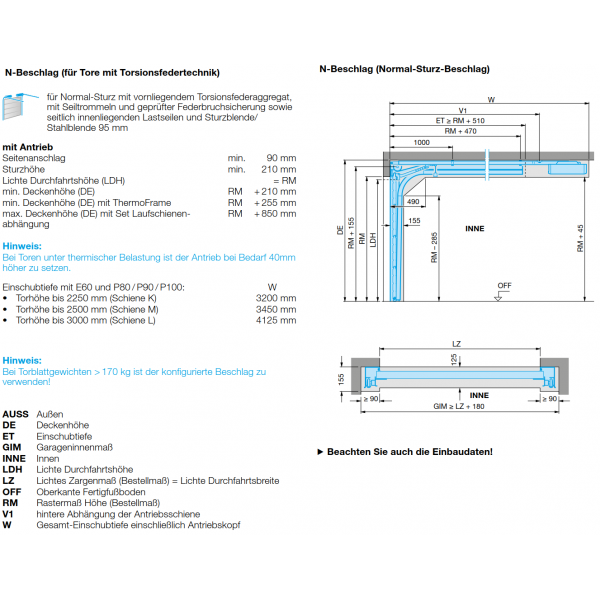

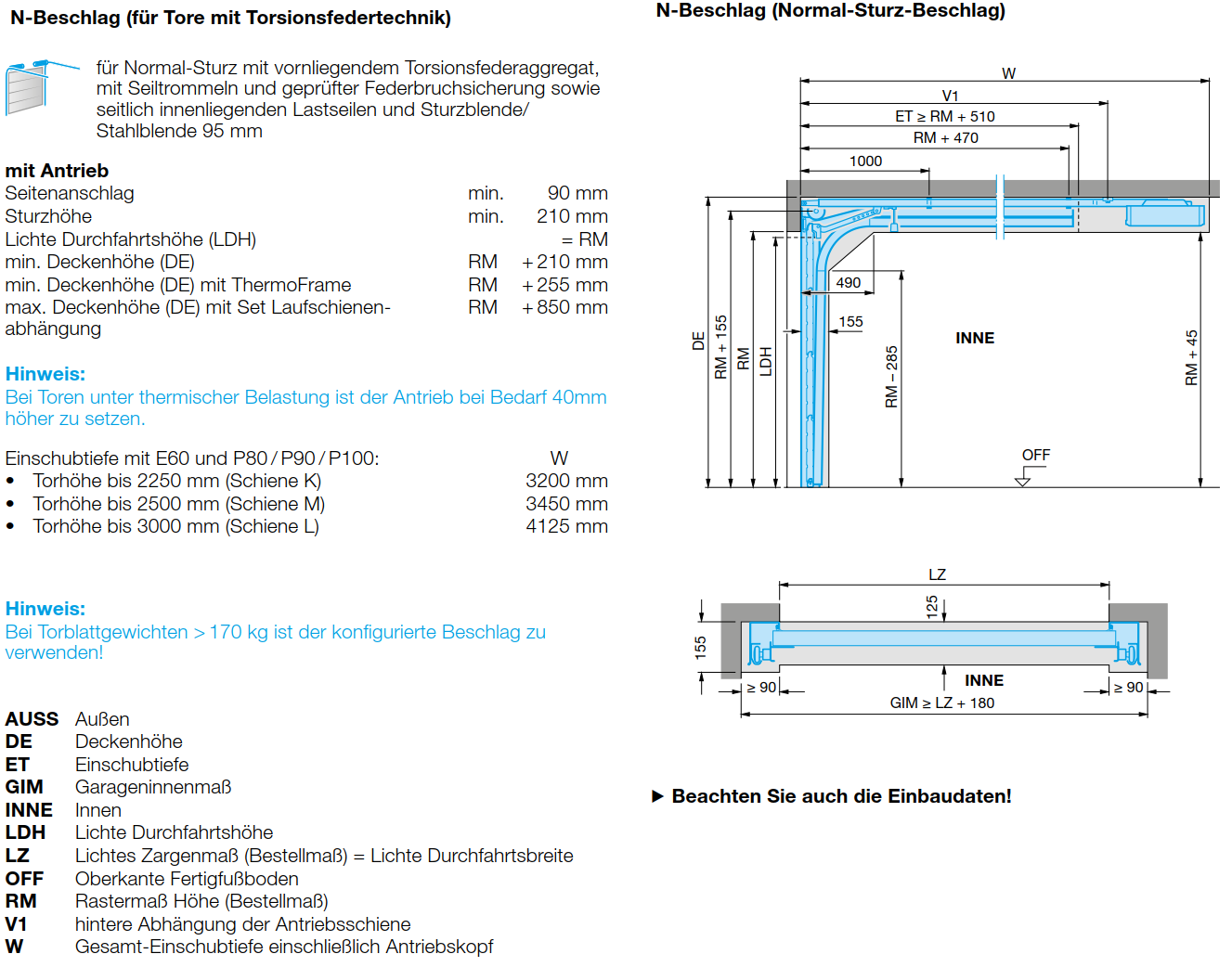

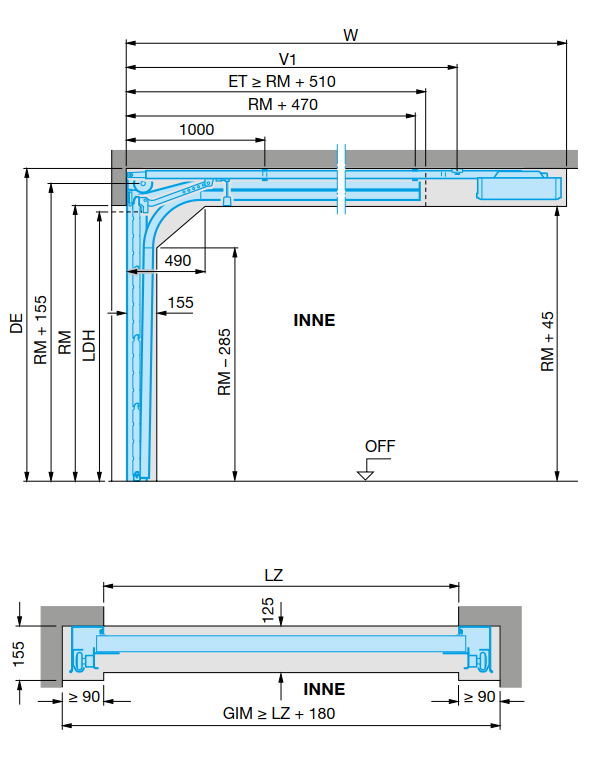

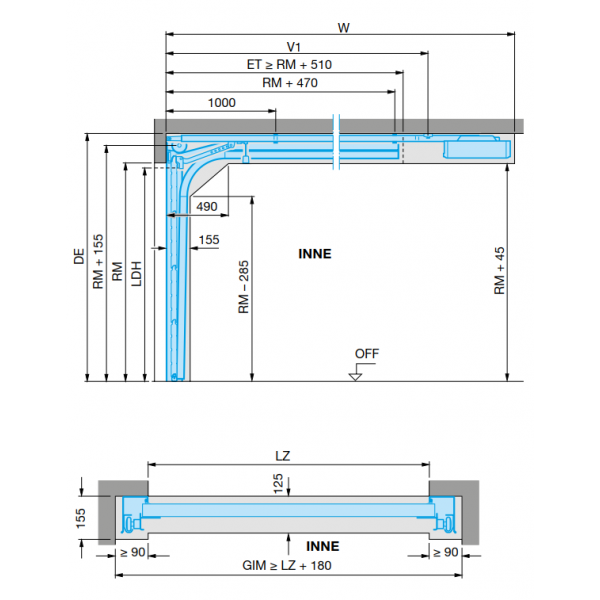

N-Beschlag (Torsionsfedertechnik) - *Sturzhöhe min. 210 mm*

für Normal-Sturz mit VORNLIEGENDEM Torsionsfederaggregat, mit Seiltrommeln und geprüfter Federbruchsicherung sowie seitlich innenliegenden Lastseilen und Sturzblende/Stahlblende 95 mm

Bei Wechsel von Z-Beschlag auf N-Beschlag wird bei einer Torhöhe von 2250 - 2490 mm die kurze Antriebsschiene mitgeliefert. Bei einer Torhöhe ab 2500 mm die mittlere Antriebsschiene.

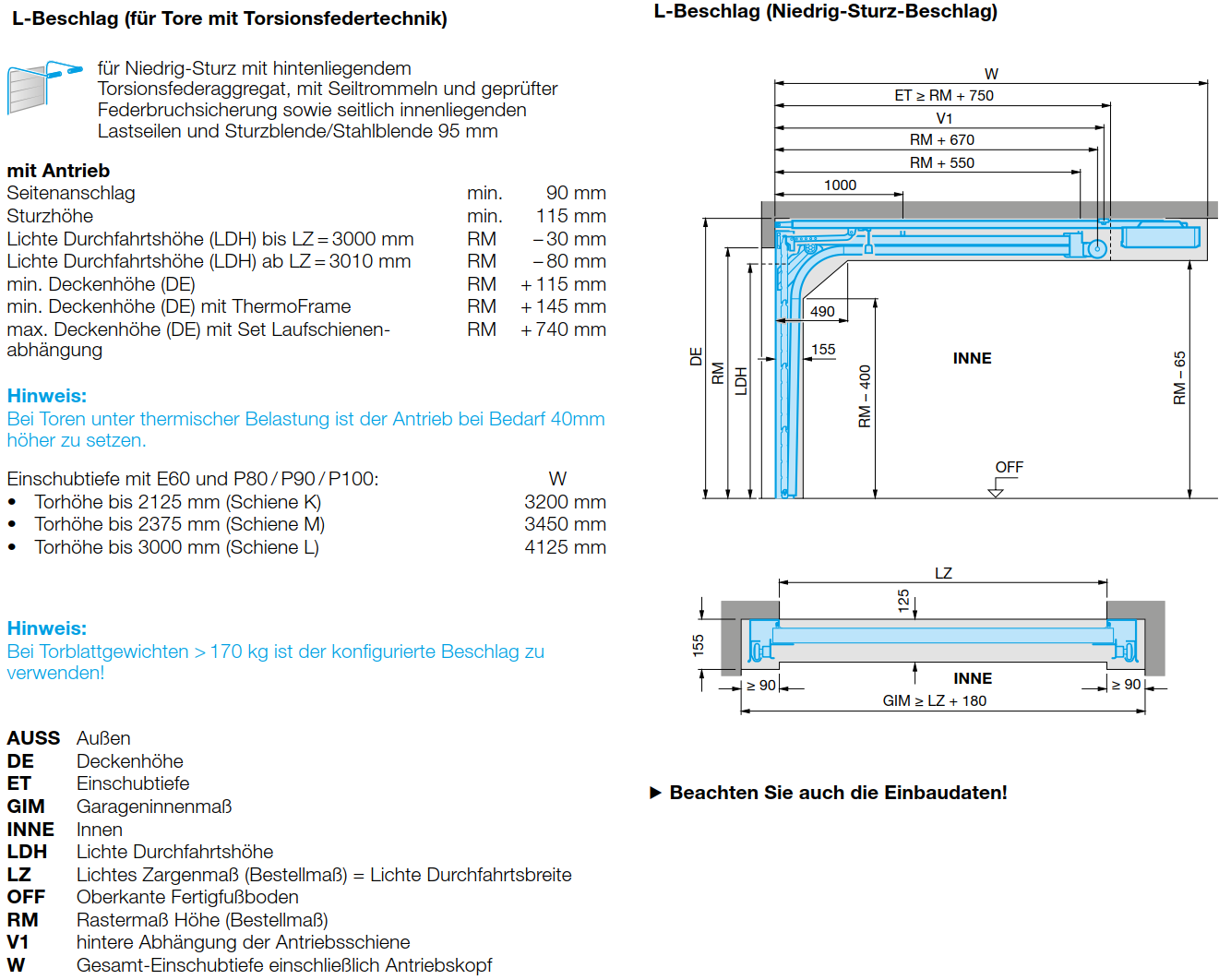

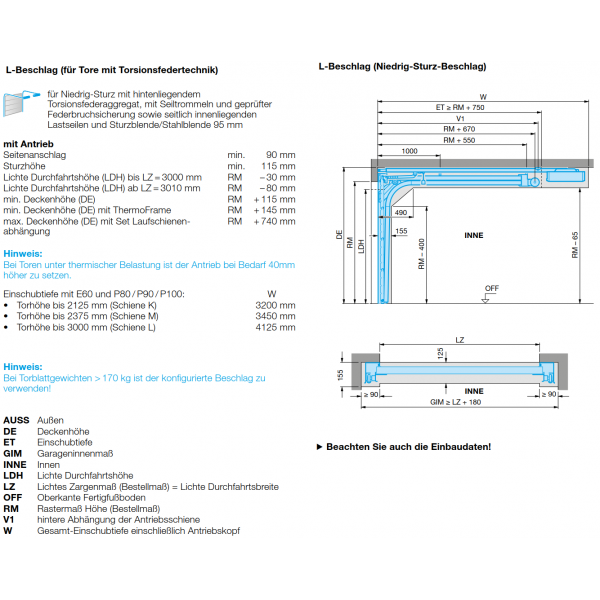

L-Beschlag (Torsionsfedertechnik) - *Sturzhöhe min. 115 mm*

für Niedrig-Sturz mit HINTENLIEGENDEM Torsionsfederaggregat, mit Seiltrommeln und geprüfter
Federbruchsicherung sowie seitlich innenliegenden Lastseilen und Sturzblende/Stahlblende 95 mm

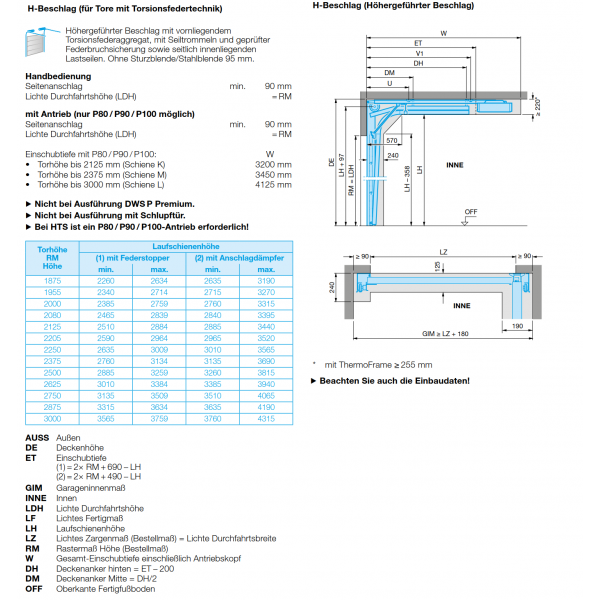

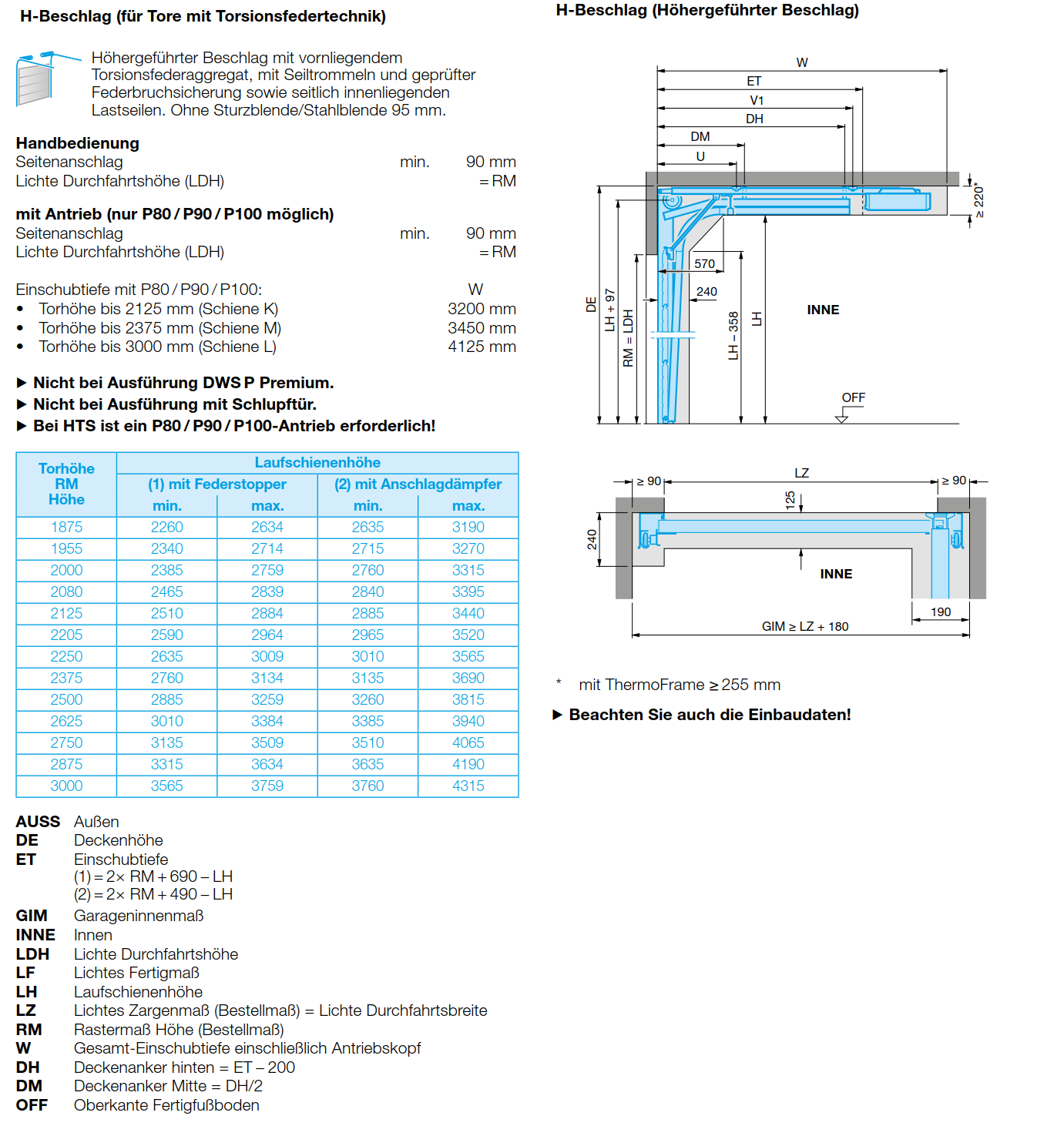

H-Beschlag (für Tore mit Torsionsfedertechnik)
Höhergeführter Beschlag mit vornliegendem Torsionsfederaggregat, mit Seiltrommeln und geprüfter
Federbruchsicherung sowie seitlich innenliegenden Lastseilen. Ohne Sturzblende/Stahlblende 95 mm.

WICHTIG: Bei der Bestellung die Laufschienenhöhe angeben (Maß LH)

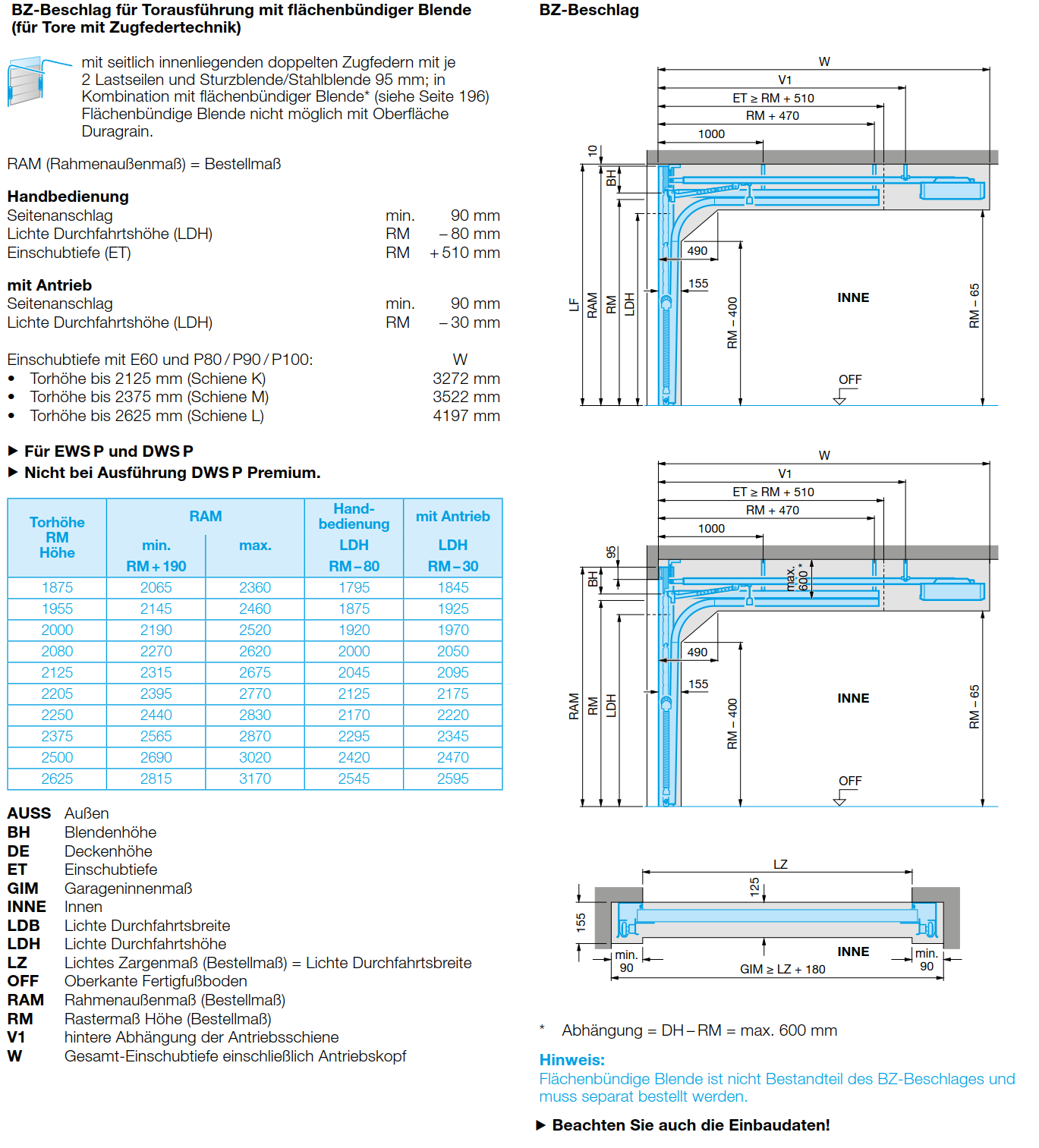

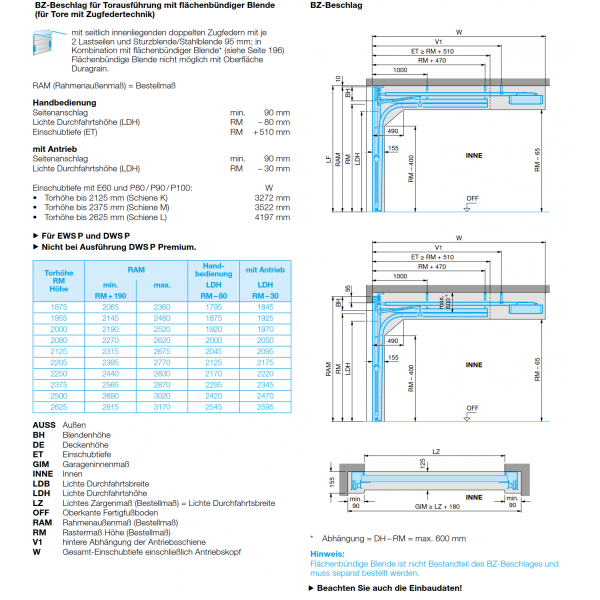

BZ-Beschlag für Torausführung mit flächenbündiger Blende (für Tore mit Zugfedertechnik)
mit seitlich innenliegenden doppelten Zugfedern mit je 2 Lastseilen und Sturzblende/Stahlblende 95 mm; in Kombination mit flächenbündiger Blende*.
Flächenbündige Blende nicht möglich mit Oberfläche Duragrain.

* Abhängung = DH – RM = max. 600 mm

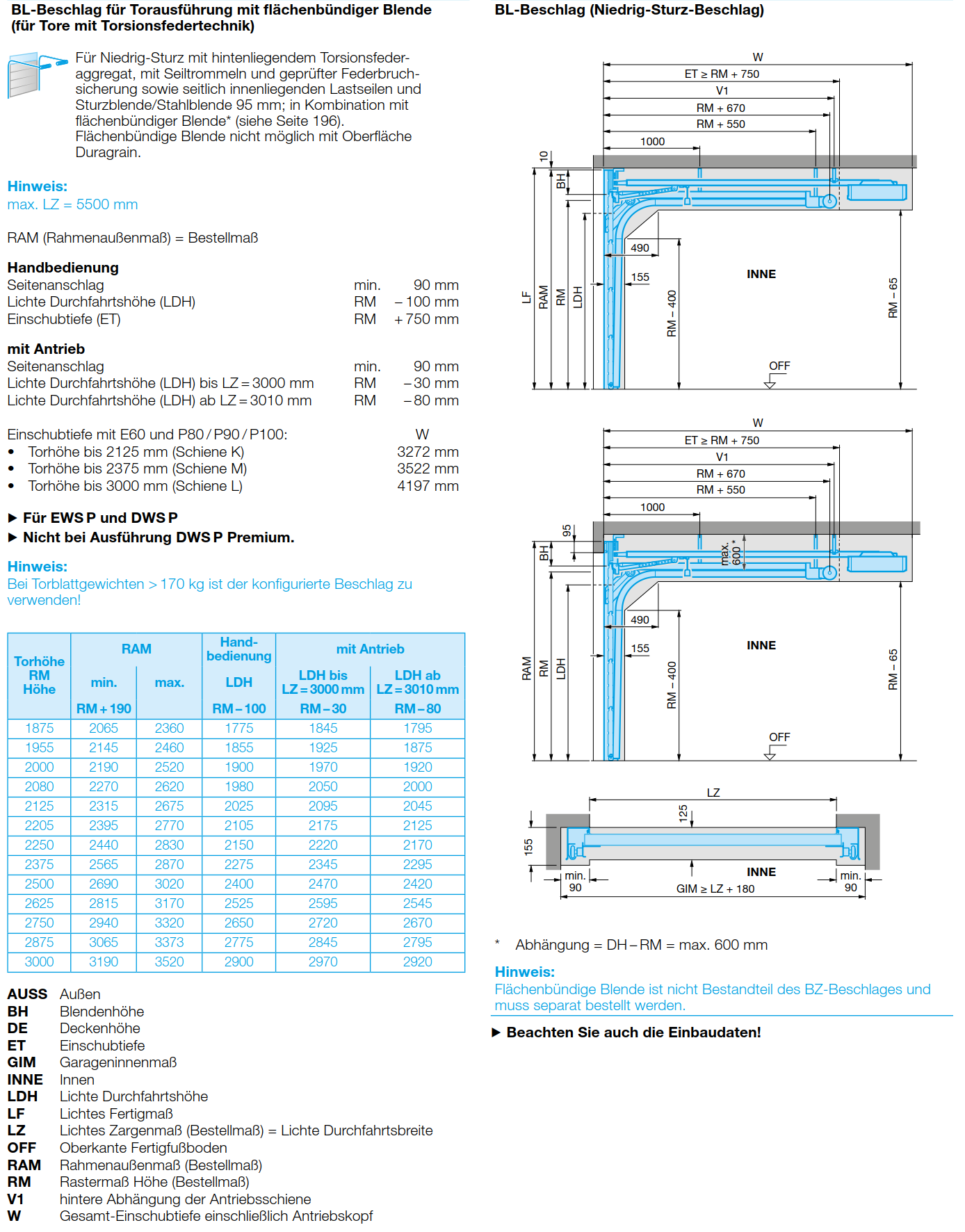

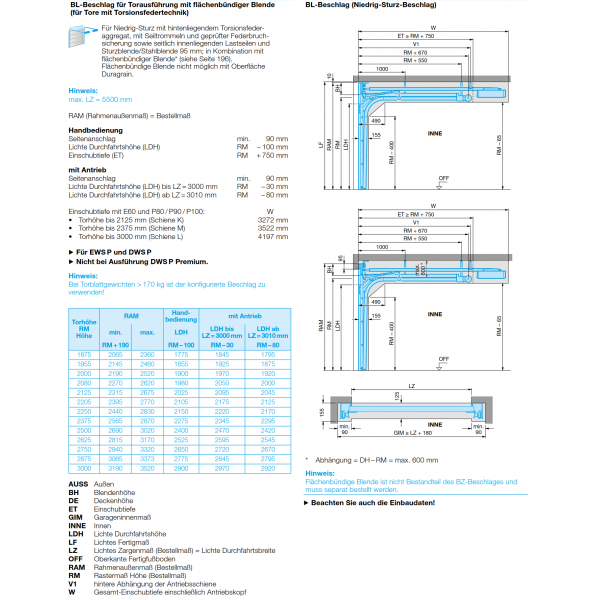

BL-Beschlag für Torausführung mit flächenbündiger Blende (für Tore mit Torsionsfedertechnik)
Für Niedrig-Sturz mit hintenliegendem Torsionsfederaggregat, mit Seiltrommeln und geprüfter Federbruchsicherung sowie seitlich innenliegenden Lastseilen und Sturzblende/Stahlblende 95 mm; in Kombination mit flächenbündiger Blende*.
Flächenbündige Blende nicht möglich mit Oberfläche Duragrain.

* Abhängung = DH – RM = max. 600 mm
