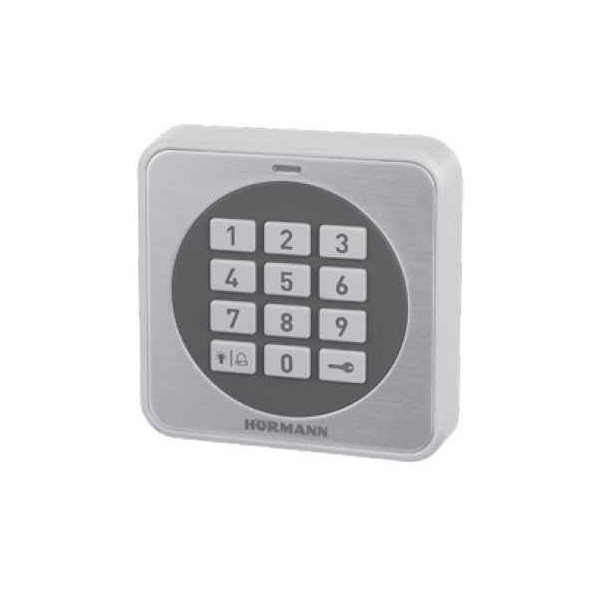

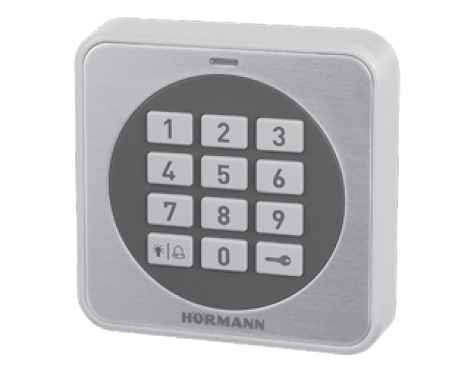

Codetaster CTR 1b-1

Hersteller: Hörmann KG

1 Relaisausgang zur Ansteuerung eines Torantriebes

Eigenschaften:

• Impuls

• Tastatur beleuchtet

• mit 5 m Verbindungsleitung zwischen Eingabeeinheit und Auswertegerät

• Betriebsspannung: wahlweise 100 - 240 V AC oder 10 - 24 V AC/DC

• Schaltleistung max.:

– 30 V DC / 2,5 A (ohmsche Last)

– 230 V AC / 500 W (ohmsche Last)

• Schutzart: – Eingabeeinheit IP 65 – Auswerteeinheit IP 20

• Temperaturbereich: –20°C bis +60°C

• Maße Eingabeeinheit (B × H × T): 80 × 80 × 15 mm

• Maße Auswerteeinheit (B × H × T): 140 × 130 × 50 mm

• ohne Zuleitung, Anschlussleitungen zur Spannungsversorgung:

– bei 230 V AC Anschlussleitung ZL 1 verwenden

– bei 24 V AC/DC und für die Impulsgabe an den Antrieb Anschlussleitungen ASL verwenden
