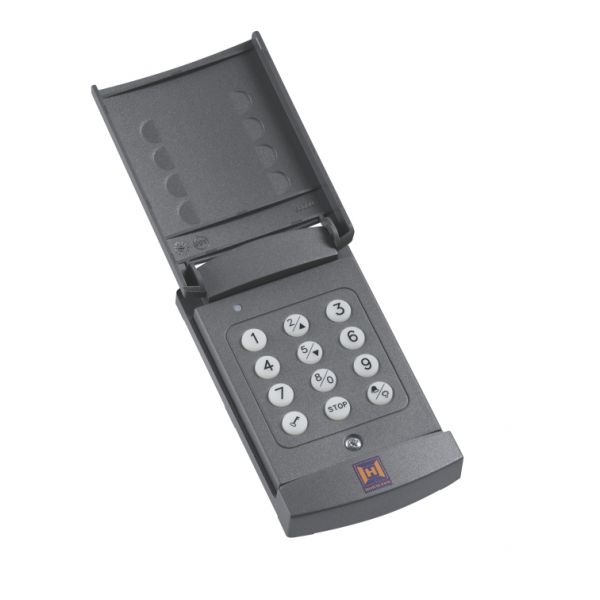

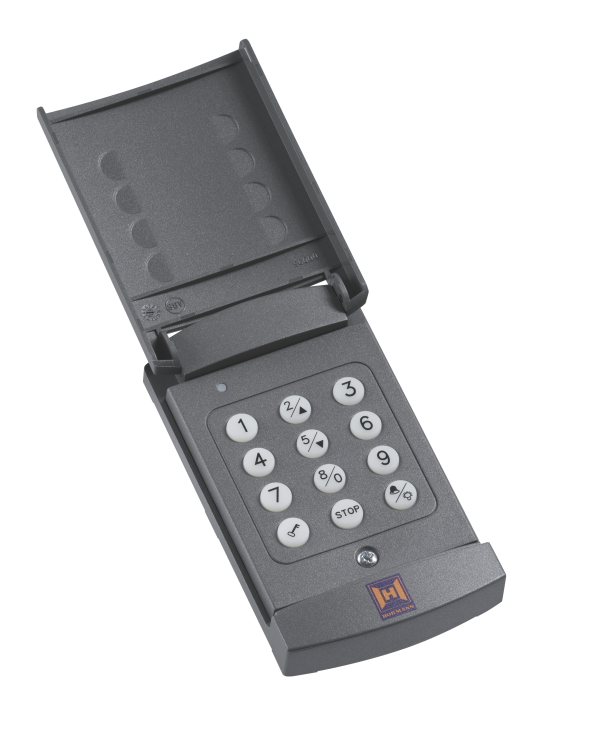

Codetaster CTR 1d

Hersteller: Hörmann KG

1 Relaisausgang zur Ansteuerung eines Torantriebes

Eigenschaften:

• Impuls

• ohne Zuleitung

• Tastatur durch eine klappbare Blende geschützt

• Betriebsspannung: 24 V AC/DC

• Anschlussleitung zur Spannungsversorgung:

– bei 230 V AC Anschlussleitung ZL 1 verwenden

– bei 24 V AC/DC und für die Impulsgabe an den Antrieb Anschlussleitungen ASL verwenden

• Schaltleistung max.:

– 30 V DC / 2,5 A (ohmsche Last)

– 230 V AC / 500 W (ohmsche Last)

• Schutzart: IP 54

• Temperaturbereich: –20°C bis +60°C

• Maße Eingabeeinheit (B × H × T): 70 × 120 × 20 mm Maße

• Auswerteeinheit (B × H × T): 140 × 130 × 50 mm
